UPGRADE circuit de charge

Message par wphil » 03 oct. 2010 14:30

A la suite d’ennuis avec mon circuit de charge :twisted: :twisted: :twisted: , qui ne date pas d’hier ( ceux qui ont roulé avec moi ont vu que je ne roulais pas avec mes feux) , j’ai décidé d’upgrader celui –ci :cheers: :cheers: :cheers:

Dans un premier temps , j’ai cherché sur le net le même régulateur/redresseur R/R de marque
SHINDENGEN de ref : SH 579 A qui équipe les TLR et TLS , j’en ai trouvé à vendre dans les 70 € mais :drunken: :drunken: :drunken: ……

En fouillant sur les forums dédiés aux motards , j’ai vu qu’il y avait beaucoup mieux à faire
Déjà , le 579 est un vieux modèle ( comme nos bécanes ) les modéles 6xx étant plus performant , j’ai en cherché un qui pourrait facilement se connecter et puis je suis tombé sur ce post de chez Triumph qui m’a décide à franchir le pas :cheers: :cheers: :cheers:

http://www.triumphrat.net/speed-triple- ... grade.html" onclick="window.open(this.href);return false;

tofs à venir

un peu de technique

le SHINDENGEN SH 579 fait parti des R/R ‘ SHUNT ‘ , c’est à dire que le courant redressé par le pont de diode va soit dans la batterie ( très fort courant car non regulé ( vu jusqu’à 15 A sur mon ex VFS 750 après démarrage) soit mis à la masse par les thyristors , ce qui occasionne un fort dégagement de chaleur , technologie qui existe depuis 30 ans et dont 80 % des motos en sont encore équipées :cry: :cry: :cry: :cry: :twisted: :twisted: :twisted:




exemple du 572 identique
http://www.shindengen.com/resources/con ... 20Data.pdf" onclick="window.open(this.href);return false;

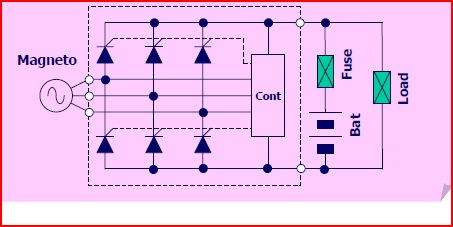

le SHINDENGEN SH 575 lui est du type ‘ série’ , là le pont redresseur est à thyristor , il y a régulation du courant et surtout , plus de mise à la masse de celui-ci , ça chauffe nettement moins , mais le régulation est du à un découpage du courant sinusoïdal à simple thyristor pas si précise que ça :roll: :drunken:
http://www.shindengen.com/resources/con ... 20Data.pdf" onclick="window.open(this.href);return false;


le SHINDENGEN FH 012 lui est du type ‘ transistor Mosfeet + diode en serie , la diode redresse le courant , le transistor lui régule celui-ci ,très précisément et le tout sans dégagement exagéré de chaleur , de plus ses performances sont plus accrues , tension plus constante et 50 A de courant :P :P :P :P


http://www.shindengen.com/resources/con ... 20Data.pdf" onclick="window.open(this.href);return false;


ce dernier équipe les motos dernièrement sorties , par exemple aspirobroyeur , FZ1 , FJR de chez yam ou le FH 001 , FH 008 chez honda ( 600 et 1000 RR )

achat des divers élements

j’ai trouvé un FH 012 A sur le boncoin à 30 € , la fourchette étant de 50 à 120 € , yes :cheers: :cheers: :cheers: :thumbleft: :thumbleft: :thumbleft:
j’ai acheté sur le net les connecteurs : 32 € en tout

http://easternbeaver.com/Main/Elec__Pro ... ctors.html" onclick="window.open(this.href);return false;

j’ai pris le connecteur noir , le cordon alternateur/regulateur , le porte fusible , le connecteur pour remplacer celui sorti alternateur ( source de probs sur mes VF )






modifications et montage

voilà diverses photos du changement de R/R



le R/R équipé de sa connectique


l’état antérieur , on voit mon inforad et mon speedohaeler qui occupent un peu de place :cry: :cry:



la comparaison de taille des deux R/R



le connecteur d’alternateur que j'ai changé

dénudage et étamage des conducteurs

soudure des cosses du nouveau connecteur



nouveau connecteur



mise en place du R/R à la place de l’autre , je vais fixer celui-ci sur une plaque d’alu de 2 mm puis sur la patte de l’ancien modele ( entraxe 70 mm au lieu de 80 mm ) cela augmentera légèrement le refroidissement , sur la tof , ce n’est pas encore fait


raccordement sur la batterie directement du R/R sans passer par le faisceau d’origine , ça améliore la charge ( conducteurs de 2,5 mm 2 ) :thumbleft: :thumbleft:


pour améliorer encore plus mon circuit de charge
j’ai changé de batterie pour une YTZ 14 S nettement plus performante 11,2 Ah au lieu de 10 Ah , et surtout capable de 230 A au démarrage au lieu de 175 A de la YT12A–BS d’origine :thumbleft: :thumbleft: :thumbleft:

voir ceci

viewtopic.php?f=15&t=17849&hilit=charge ... e&start=15" onclick="window.open(this.href);return false;




pour 5 mm de plus en hauteur , ce qui ne pose pas de probs , car elle se loge très facilement à la place de celle d’origine , couvercle compris :P :P




mesures des tensions suivant charge

batterie neuve chargée : 12,95 V
au ralenti à 1200 trs/min :14,13 V
à 5000 trs/min : 14,37 V

code ( xenon 35 w ) allumé : ralenti : 14,05 V 5000 trs/min : 14,2 V
code ( xenon ) allumé + phare ( halogéne 55 W ) : ralenti : 13,96 V 5000 trs/min : 14,03 V
code ( xenon ) allumé + phare ( halogéne 55 W ) + ventilateur : ralenti : 13,13 V 5000 trs/min : 13,81 V

pas mal , n’est ce pas :cheers: :cheers: :cheers: :cheers: :cheers: :cheers: , de plus après 5 min de fonctionnement , le R/R est tout juste tiede :alien: :alien:

voilà d’autres liens montrant le chgt de R/R

http://www.shindengen.com/content.cfm/r ... recitifers" onclick="window.open(this.href);return false;

http://www.vstrom.info/Smf/index.php?topic=12507.0" onclick="window.open(this.href);return false; pour le DL de Lolow

http://webpages.charter.net/jrandall/vr ... pgrade.htm" onclick="window.open(this.href);return false; sur SV 650

http://forum.svrider.com/showthread.php?t=91050" onclick="window.open(this.href);return false;

http://www.apriliaforum.com/forums/show ... p?t=202735" onclick="window.open(this.href);return false; pour RSV

pour la batterie

http://www.batteriesdemoto.fr/battery_information" onclick="window.open(this.href);return false;
Dernière modification par wphil le 05 oct. 2010 08:09, modifié 7 fois.

Avatar de l’utilisateur
b1200
Se traine la teub
Se traine la teub
Messages : 9096
Inscription : 12 nov. 2007 09:32
département : 77
Moto(s) : 434 DRZ SM
250 wrf
Localisation : 77

Re: UPGRADE circuit de charge

Message par b1200 » 03 oct. 2010 14:35

impec, à completer par des photos et à mettre dans les tutos (en format pdf éventuellement ) :thumbleft:
Un vrai forum de gonzesses

joujoule
16- s'applique , mais peut mieux faire
16- s'applique , mais peut mieux faire
Messages : 566
Inscription : 07 sept. 2009 14:24
département : 17
Moto(s) : RSV1000R 2004

Re: UPGRADE circuit de charge

Message par joujoule » 03 oct. 2010 21:18

Comme toujours, sujet hyper interresant!

Tu n'as parlé des différents prix (ou alors j'ai mal lu)!
Dernière modification par joujoule le 04 oct. 2010 14:09, modifié 1 fois.

Avatar de l’utilisateur
wphil
Traitre
Traitre
Messages : 3614
Inscription : 01 avr. 2005 20:00
département : 24
Moto(s) : 990 SMT 09
Localisation : LALINDE 24

Re: UPGRADE circuit de charge

Message par wphil » 04 oct. 2010 08:22

joujoule a écrit :Comme toujours, sujet hype!

Tu n'as parlé des différents prix (ou alors j'ai mal lu)!
si
j’ai trouvé un FH 012 A sur le boncoin à 30 € , la fourchette étant de 50 à 120 € , yes
j’ai acheté sur le net les connecteurs : 32 € en tout
pour la batterie , tjs le boncoin pour 65 € , neuve , de plus une Yuasa , le prix pratiqué étant au environ de 139 € sur le net

donc la modif R/R me revient à 62 € , la batterie est un + ( jeu de mot :lol: :lol: )

joujoule
16- s'applique , mais peut mieux faire
16- s'applique , mais peut mieux faire
Messages : 566
Inscription : 07 sept. 2009 14:24
département : 17
Moto(s) : RSV1000R 2004

Re: UPGRADE circuit de charge

Message par joujoule » 04 oct. 2010 14:13

oups désolé! J'avais mal lu!

Tiens nous au "courant" pour voir comment il vieillit!


Ca n'a rien n'a voir mais j'ai vu, dans ta signature, que tu avais un inter pour ton ventilo!

Pourrais-tu faire un sujet avec des photos (ou un tuto :roll: ), stp? Merci :thumbleft:

Car je suis vraiment une bille en électricité! :oops:

Avatar de l’utilisateur
Alex_tlr
24- champion de son quartier!
24- champion de son quartier!
Messages : 2548
Inscription : 26 juin 2008 22:09
Moto(s) : TL1000R
Localisation : 95
Contact :

Re: UPGRADE circuit de charge

Message par Alex_tlr » 04 oct. 2010 19:35

bon wphil je t'ammene quand le tl pour me faire la meme manip :D

Avatar de l’utilisateur
Krusty
Ronfleur chevronné
Ronfleur chevronné
Messages : 8382
Inscription : 18 juil. 2008 19:16
département : 77
Moto(s) : MT09 Tracer & WR250F

Re: UPGRADE circuit de charge

Message par Krusty » 04 oct. 2010 21:59

Super boulot Wphil :thumbleft:

franckm
15- a du mal à suivre
15- a du mal à suivre
Messages : 490
Inscription : 29 mars 2009 13:25
département : 44
Moto(s) : un tlr et un tls street

Re: UPGRADE circuit de charge

Message par franckm » 05 oct. 2010 05:52

oui super boulot :thumbleft: il faudrait quelque photo plus précise sur lendroit ou tu bronche les fil dut tl sur le régulateur pour les nul en électréciter comme certain :mrgreen: :mrgreen:

Avatar de l’utilisateur
wphil
Traitre
Traitre
Messages : 3614
Inscription : 01 avr. 2005 20:00
département : 24
Moto(s) : 990 SMT 09
Localisation : LALINDE 24

Re: UPGRADE circuit de charge

Message par wphil » 05 oct. 2010 08:14

ben , ça semble assez clair pourtant , voilà les photos du premier lien que j'ai mis de Triumph



les 3 fils jaunes de l'alternateur sur le connecteur gris , le + et - de la batterie sur le connecteur noir via le porte fusible:thumbleft:

Avatar de l’utilisateur
GHOSTDRIVER
38 - prend des actions dans le BTP
38 - prend des actions dans le BTP
Messages : 6186
Inscription : 11 mai 2006 22:40
département : 38
Moto(s) : TL1000R 98
Localisation : Rhone-Alpes / Isere / St Barthelemy
Contact :

Re: UPGRADE circuit de charge

Message par GHOSTDRIVER » 06 oct. 2010 21:15

:thumbleft:

Avatar de l’utilisateur
Eudes
Tapette en TLR
Messages : 4085
Inscription : 28 mai 2005 18:28
département : 91
Moto(s) : TLR, VFR 12, CBF 600 NA

Re: UPGRADE circuit de charge

Message par Eudes » 08 oct. 2010 18:50

Merci Philippe pour le Tuto.

J'essaye de le mettre dans la bonne section semaine pro.

Enfin un post qui change des "ma moto est en panne, aidez moi" :thumbleft:

franckm
15- a du mal à suivre
15- a du mal à suivre
Messages : 490
Inscription : 29 mars 2009 13:25
département : 44
Moto(s) : un tlr et un tls street

Re: UPGRADE circuit de charge

Message par franckm » 08 oct. 2010 19:39

:thumbleft: oui cet sur :mrgreen: suis en panne :angel4: je cet pas pour quoi ni pour quoi :mrgreen: :thumbleft:

Avatar de l’utilisateur
GHOSTDRIVER
38 - prend des actions dans le BTP
38 - prend des actions dans le BTP
Messages : 6186
Inscription : 11 mai 2006 22:40
département : 38
Moto(s) : TL1000R 98
Localisation : Rhone-Alpes / Isere / St Barthelemy
Contact :

Re: UPGRADE circuit de charge

Message par GHOSTDRIVER » 08 oct. 2010 21:19

Wphil , c'est possible d'avoir des photos de ton atelier ! :mrgreen:

Avatar de l’utilisateur
xso
15- a du mal à suivre
15- a du mal à suivre
Messages : 454
Inscription : 29 déc. 2007 13:55
département : 81
Moto(s) : TLS1000,Bandit12,CBR900,FZR600
Localisation : Parisot

Re: UPGRADE circuit de charge

Message par xso » 18 nov. 2010 04:42

super intéressant comme modif.
depuis le temps que je cherchais à me procurer des connecteurs d'origine en plus !!

En comparaison, connais tu les valeurs de tension que tu avais avec tout l'ancien système?

Avatar de l’utilisateur
wphil
Traitre
Traitre
Messages : 3614
Inscription : 01 avr. 2005 20:00
département : 24
Moto(s) : 990 SMT 09
Localisation : LALINDE 24

Re: UPGRADE circuit de charge

Message par wphil » 18 nov. 2010 13:09

non , de souvenirs, dés que j'allumais le code , ça tombait à 11,8 v puis progrssivement à 11 V , et ensuite plus de possibilité de redemarrage aprés un arrêt bref , d'où mon chgt de R/R et ce tuto
