indicateur de rapport acumen montage ?

[gregtls]

salut a tous

le père noël vient de m'apporter un indicateur de rapport engagé pour mon tls

il y a le schéma de branchement avec .

mais y a t il une personne qui l'a déjà fait ? si oui ou repérer mes fils ?

merci a tous

[GHOSTDRIVER]

il a du ce tromper , j'ai reçu le schema ;envoi moi ,l'indicateur !

[raid]

Pas de souci particulier pour monter ce bazar, les fils sortent du carter, facilement identifiable...

[gregtls]

les fils sortent de quel carter ?

[raid]

les fils sortent de quel carter ?

Derriere la platine du cadre à droite

[gregtls]

sur le cote a droite OK ,sur le devant non ?

[wphil]

connecteur blanc trois broches : fil vert , rose , bleu

[gregtls]

ok merci

[gregtls]

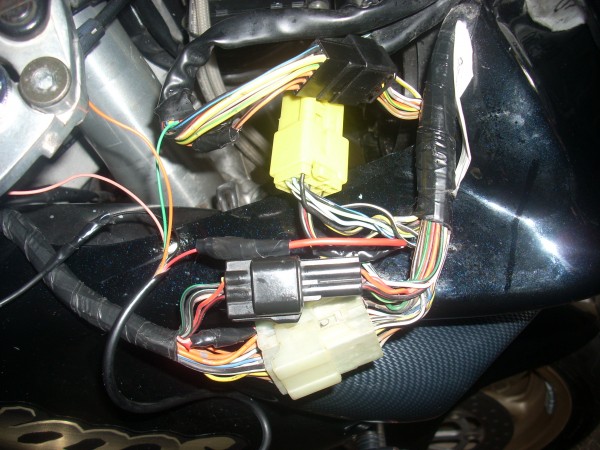

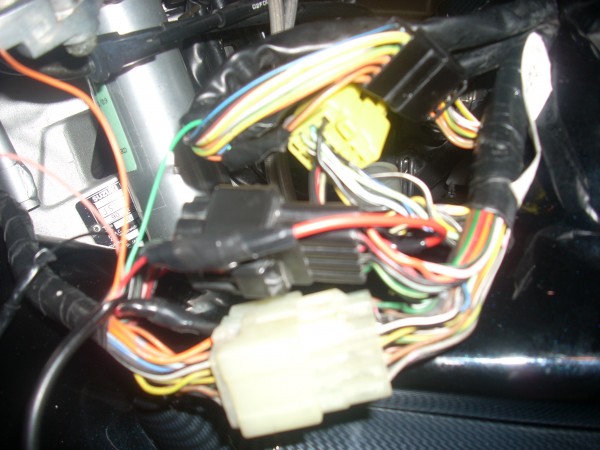

bon je viens d'essayer de brancher l'indicateur et résultat voila les connecteurs que j'ai trouvé.

j'ai essayé plusieurs branchement et c'est la merde

si quelqu'un pourrait m'aider ? ce serait super.

merci

[goeland_]

http://www.acumen-electronics.co.uk/pub ... French.pdf" onclick="window.open(this.href);return false;

bon courage...

[jejemg]

Monté sur mon TLR, effectivement, la merde....

[gregtls]

merci pour le schema .

mais ca c'est bon je l'ai

le plus dur est de retrouver les fils sur la moto

[goeland_]

si je me souviens bien, le principe de l'acumen c'est comparé compte tours et compteur pour déterminer le rapport engagé donc il y a un apprentissage du système à faire et à refaire en cas de changement de démuliplication

le montage des GIpro récupère directement l'information du capteur de vitesse engagée (broche triangulaire blanche à sur le coté droit au niveau de la BAA)

[GHOSTDRIVER]

le tre du gipro assure un demarrage facile ??

[gregtls]

bon ben je laisse tombe ,je verrais ca plus tard ,je la porterais a faire a un mec qui connait
ce sera mieux.
en mécanique pur ca va ,mais en électricité ,c'est pas mon fort
